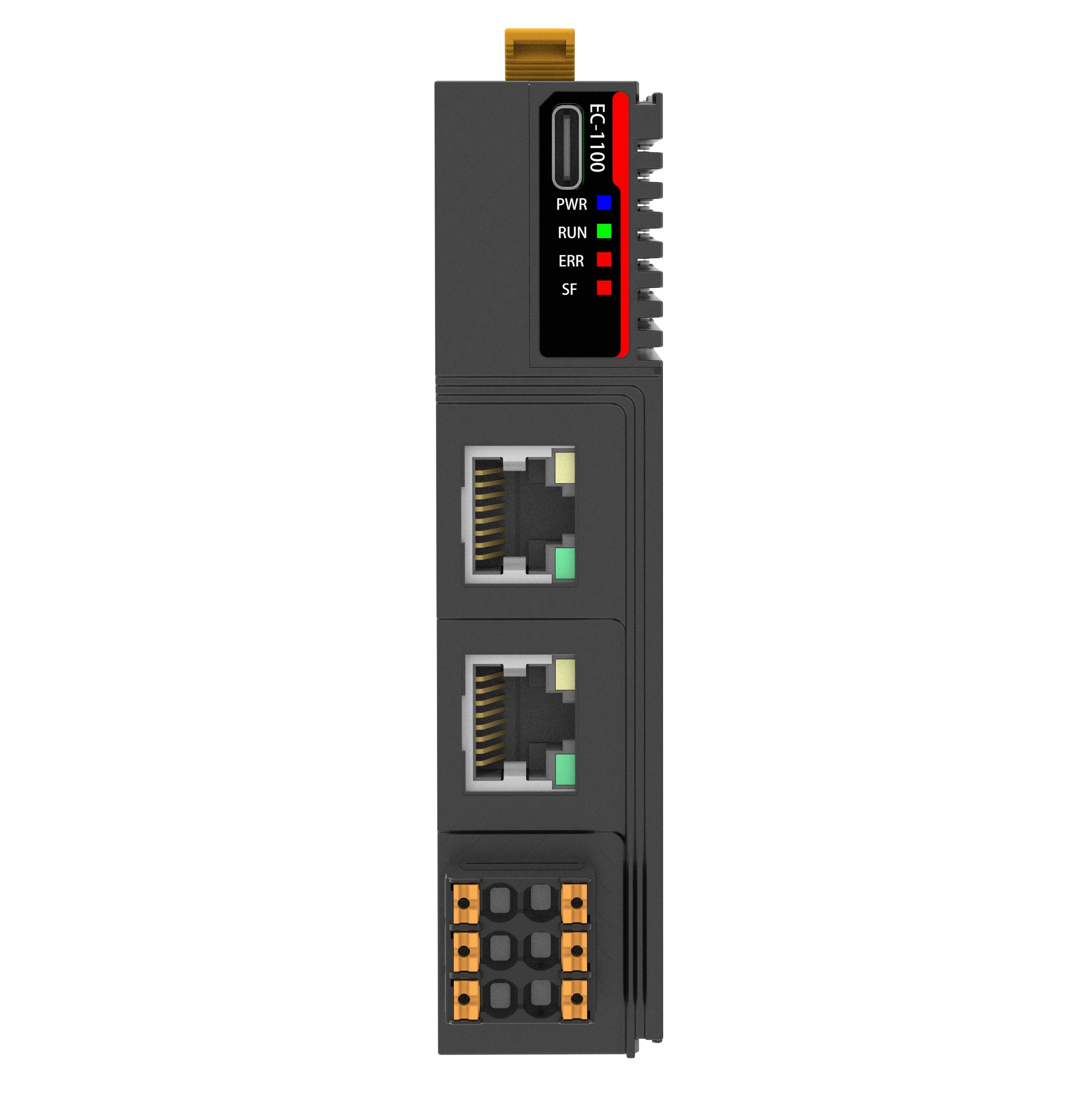

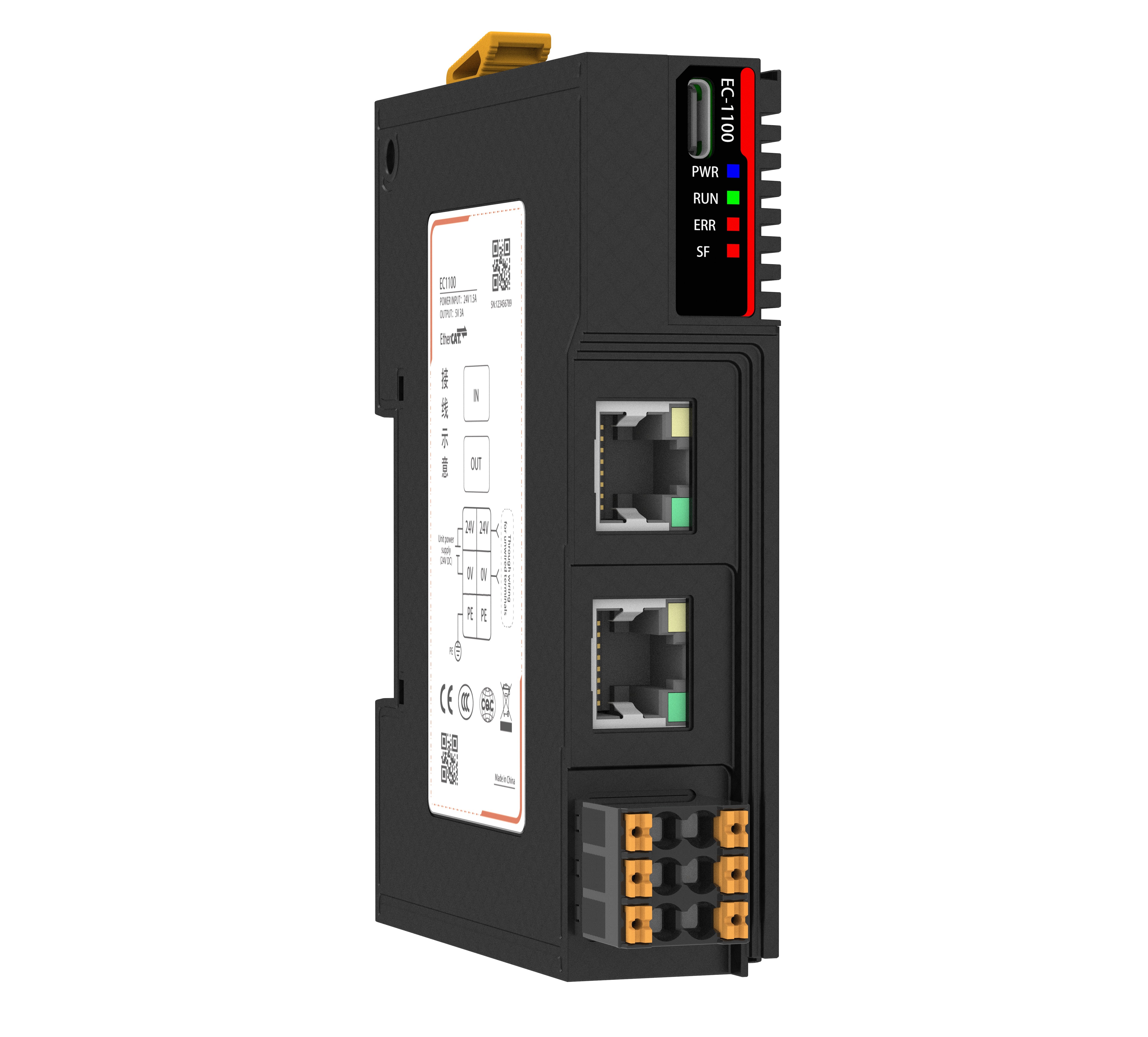

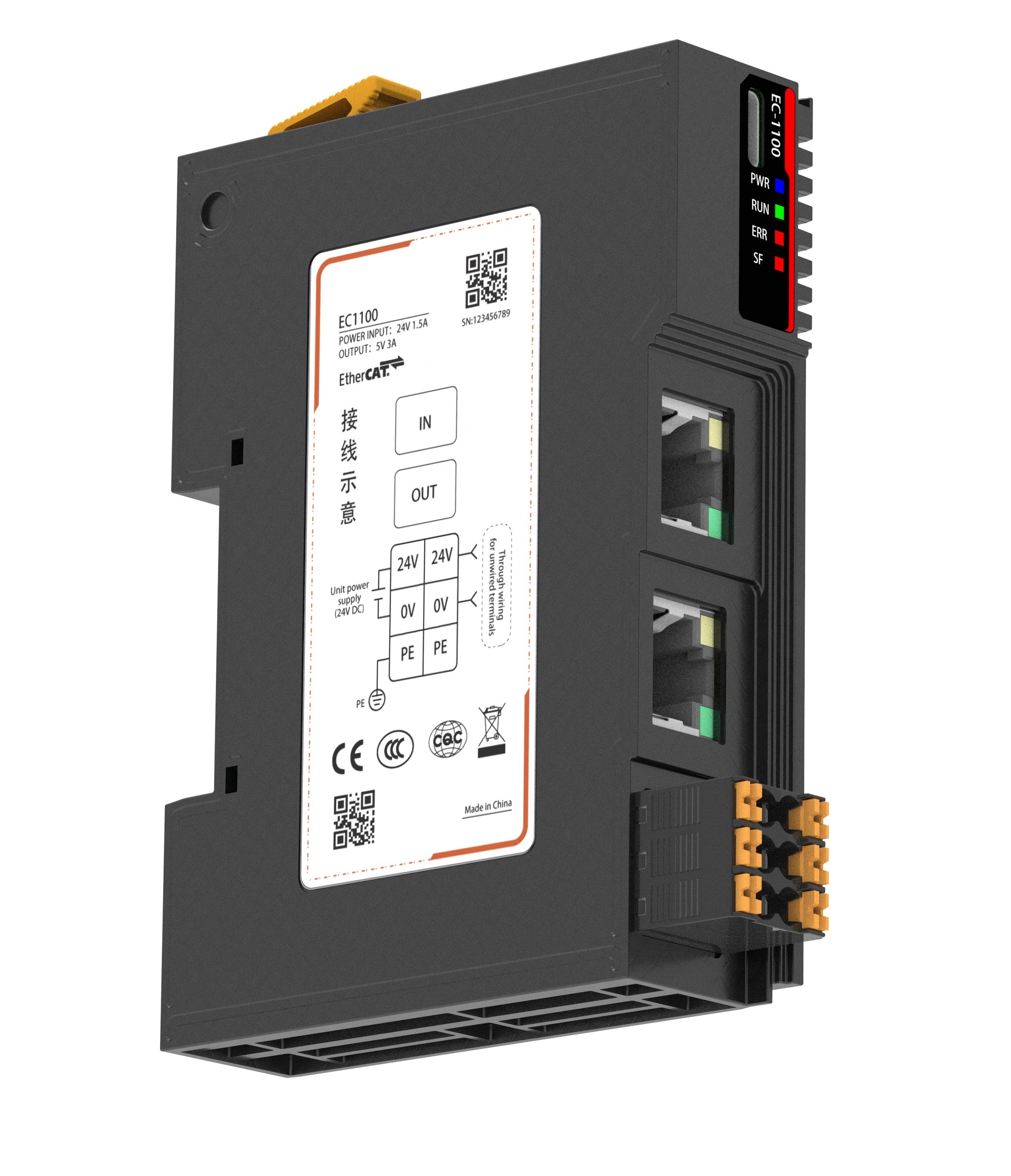

EC1100 EtherCAT 通信接口模块（EtherCAT 从站接入，支持扩展模块）
EC1100 通信接口模块作为 EtherCAT 从站接入到 EtherCAT 网络中，通过该模块可扩展本司系列数字量、模拟量和温度检测等本地模块，适配多家第三方 EtherCAT 主站设备，支持最大16个本地扩展模块，总线供电电流2A，具备完整的电源保护功能。
技术规格
| 技术参数 | EC1100 |
|---|---|
| EtherCAT 系统内的任务 | 连接 EtherCAT 端子模块（ELxxxx）与 100BASE-TX EtherCAT 网络 |
| 数据传输介质 | 以太网/EtherCAT 电缆（最低 Cat. 5），屏蔽型 |
| 站点之间的距离 | 最长 100 m（100BASE-TX） |
| EtherCAT 端子模块数量 | 最多 65,534 个 |
| 协议 | EtherCAT |
| 延迟 | 约 1 μs |
| 数据传输速率 | 100 Mbit/s |
| 总线接口 | 2 个 RJ45 |
| 电源 | 24 V DC（-15%/+20%） |
| Us 电流消耗 | 70 mA +（E-bus 总电流/4） |
| Up 电流消耗 | 负载 |
| E-bus 供电电流 | 2000 mA |
| 电源触点 | 最多 24 V DC / 最大 10 A |
| 电气隔离 | 500 V（电源触点/电源电压/以太网） |
| 工作温度 | -25...+60℃ |
| 储藏温度 | -40...+85℃ |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2 / EN 61000-6-4 标准 |
| 相对湿度 | 95%，无冷凝 |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6 / EN 60068-2-27 标准 |
| 防护等级/安装位置 | IP20 / 可变 |
| 认证/标记 | CE, CCC, UL, ATEX, IECEx, DNV, cFMus |
| 防爆标志 | ATEx: II 3 G Ex ec IIC T4 Gc；IECEx: Ex ec IIC T4 Gc；cFMus: Class I, Division 2, Groups A, B, C, D；Class I, Zone 2, IIC T4 Gc |
更多详细参数与版本匹配说明，请参考随附资料或联系技术支持。
外壳数据
| 外壳数据 | EC1100 |
|---|---|
| 外观样式 | 紧凑型端子模块外壳，带状态指示灯，适用于 EtherCAT 通信接口 |
| 材料 | 阻燃塑料（PC/ABS），符合工业控制设备要求 |
| 安装方式 | 安装在 35 mm 带锁 DIN 导轨上，符合 IEC 60715 标准 |
| 并排安装方式 | 模块通过侧面插接结构无缝拼接，支持与本系列 IO 模块并排安装 |
| 标签 | 前面板预留模块标识区域，支持贴纸或激光标记 |
| 接线 | 可插拔端子排，螺钉压接；支持实心导线、软导线以及带管型端子导线 |
| 导线横截面积 | 0.08...1.5 mm²（参考值，随端子规格而定） |
| 导线横截面积 AWG | AWG 28...16（参考值，随端子规格而定） |
| 剥线长度 | 约 8...9 mm |
| 电源触点电流负载 | 最大 10 A（总线供电回路，参见系统手册） |
| 外形尺寸（W × H × D） | 24 mm × 115 mm × 75 mm |
机械安装要点
- 安装/拆卸前确保断电；避免热插拔以防过流/过压冲击。
- DIN 导轨：符合 IEC 60715（35mm 宽、1mm 厚），安装到位需锁扣锁紧。
- 模块间通过顶部和底部导轨进行滑动安装，确保连接紧密。
- 在模块组件头部和尾部各安装一个导轨卡件，防止模块组件左右滑动。
- 最后一个IO模块需安装尾盖，防止金属PIN裸露。
安全注意事项（摘要）
- 请由受过电气培训的专业人员进行安装、配线与维护。
- 设计外部紧急制动/保护电路与上下限位互锁；重要输出需外部冗余保护。
- 控制柜安装（外壳防护＞IP20），并做好防雷与过流、短路保护。
- 适用环境：无导电粉尘/腐蚀性气体/可燃气体；避免高温结露与强振动冲击。
- POWER模块和本模块需同时上电（最大允许POWER模块上电滞后2秒）。
产品特性
- EtherCAT从站接入：作为EtherCAT从站接入到EtherCAT网络中
- 模块扩展能力：支持最大16个本地扩展模块，包括数字量、模拟量和温度检测模块
- 总线供电：提供5V DC总线供电，最大输出电流3A，总线供电电流2A
- 电源保护：具备过流、过压、欠压、防反接保护和浪涌吸收功能
- 通信稳定：支持100Mbps通信速率，最大传输距离100m
- 别名访问：支持EtherCAT别名访问，设置范围1-65535
- 兼容性强：适配多家第三方EtherCAT主站设备（PLC、板卡等）
资料下载
您可在站内查看用户手册文本：EC1100 用户手册（文本）
