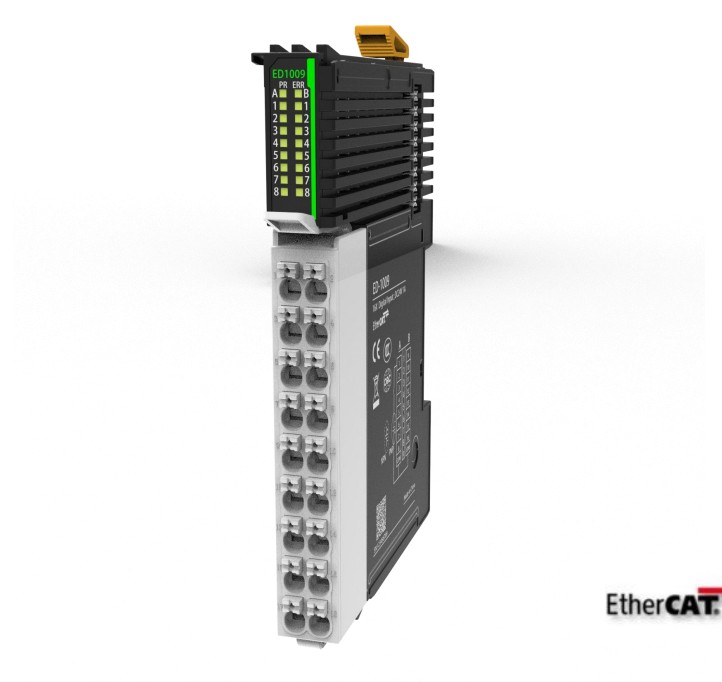

ED1009 EtherCAT 数字量输入模块（PNP/NPN 兼容，16 通道）
ED1009 是一款基于EtherCAT的数字量输入模块，支持PNP/NPN兼容输入，提供16路24VDC工业级输入，具备模块热插拔、按位IO映射等特性，适配我司EC系列通信接口模块（如 EC1100），可广泛应用于汽车、半导体、智慧工厂等场景。
技术规格
| 技术参数 | ED1009 |
|---|---|
| 连接技术 | 四线制 |
| 规格 | EN 61131-2，type 1/3 |
| 输入数量 | 16 |
| 额定电压 | 24 V DC（-15%/+20%） |
| 信号电压“0” | -3...+5 V（EN 61131-2，type 3） |
| 信号电压“1” | 11...30 V（EN 61131-2，type 3） |
| 输入电流 | 典型值 3 mA（EN 61131-2，type 3） |
| 输入滤波 | 典型值 3 ms |
| 分布式时钟 | 支持 |
| 电源触点电流消耗 | 典型值 2 mA + 负载 |
| E-bus 电流消耗 | 典型值 90 mA |
| 电气隔离 | 500 V（E-bus/现场电位） |
| 功能特点 | 四线连接 |
| 重量 | ≤80 g |
| 工作温度 | -20...+55℃ |
| 储藏温度 | -20...+60℃ |
| 相对湿度 | ＜95%RH（无凝露） |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP20；DIN 导轨 |
| 认证/标记 | 参考：EMC 指令 2014/30/EU（EN 61131-2）、LVD 指令 2014/35/EU（EN 61010 系列）、RoHS（EN IEC 63000） |
| 适配与订货 | 适配 EC 系列通信接口模块（如 EC1100）；整机编码示例：ED10092507 |
更多详细参数与版本匹配说明，请参考随附资料或联系技术支持。
外壳数据
| 外壳数据 | ED1009 |
|---|---|
| 外观样式 | 紧凑型端子模块外壳，带 LED 通道指示灯 |
| 材料 | 阻燃塑料（PC/ABS），符合工业控制设备要求 |
| 安装方式 | 安装在 35 mm 带锁 DIN 导轨上，符合 IEC 60715 标准 |

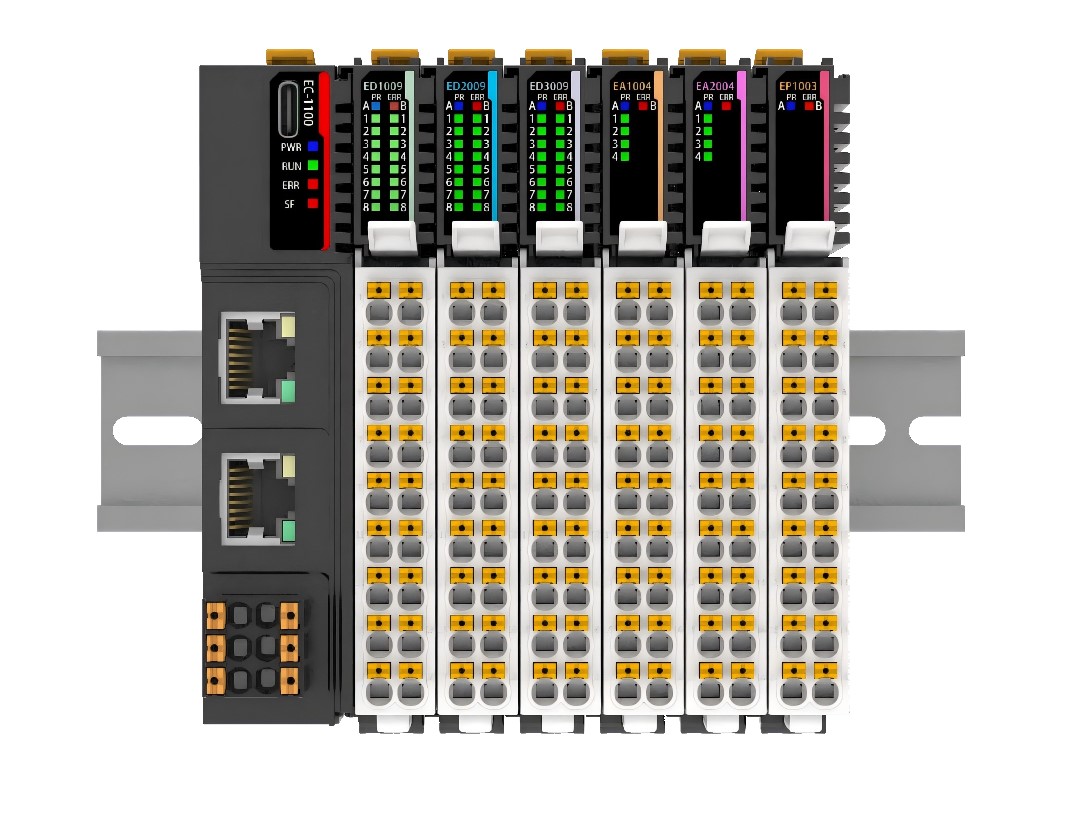

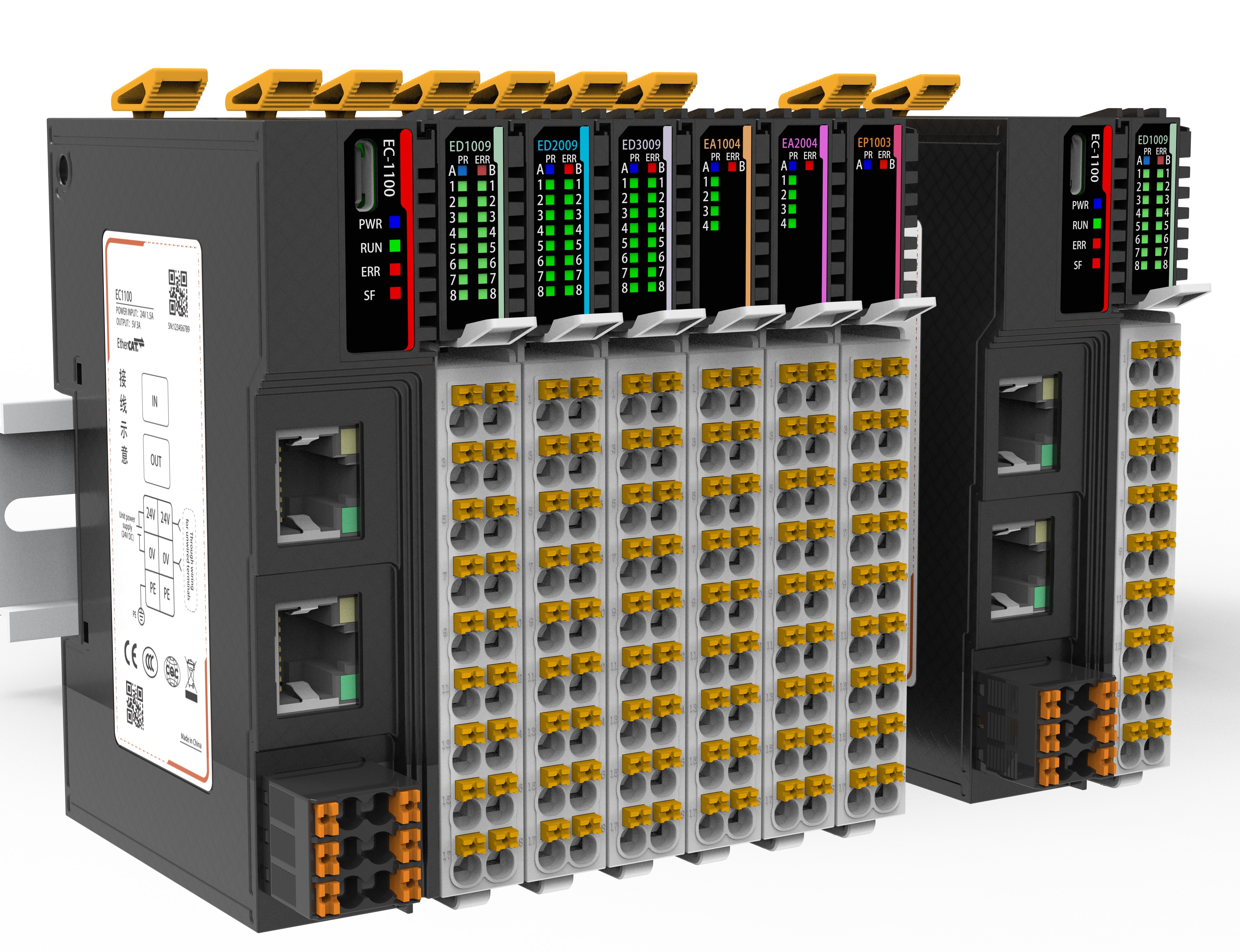

| 并排安装方式 | 模块通过侧面插接结构无缝拼接，支持与 EC 系列模块并排安装 |
| 标签 | 前面板预留模块标识区域，支持贴纸或激光标记 |
| 接线 | 可插拔端子排，螺钉压接；支持实心导线、软导线以及带管型端子导线 |
| 导线横截面积 | 0.08...1.5 mm²（参考值，随端子规格而定） |
| 导线横截面积 AWG | AWG 28...16（参考值，随端子规格而定） |
| 剥线长度 | 约 8...9 mm |
| 电源触点电流负载 | 最大 10 A（总线供电回路，参见系统手册） |
| 外形尺寸（W × H × D） | 16 mm × 115 mm × 75 mm |
机械安装要点
- 安装/拆卸前确保断电；避免热插拔以防过流/过压冲击。
- DIN 导轨：符合 IEC 60715（35mm 宽、1mm 厚），安装到位需锁扣锁紧。
- 避免金属屑进入通风孔；确保散热通畅，模块间通过导轨滑动拼接。
安全注意事项（摘要）
- 请由受过电气培训的专业人员进行安装、配线与维护。
- 设计外部紧急制动/保护电路与上下限位互锁；重要输出需外部冗余保护。
- 控制柜安装（外壳防护＞IP20），并做好防雷与过流、短路保护。
- 适用环境：无导电粉尘/腐蚀性气体/可燃气体；避免高温结露与强振动冲击。
资料下载
您可在站内查看用户手册文本：ED1009 用户手册（文本）
